一、產品簡介
KDB-II 全自動變比組別測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。
產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。

 二、功能特點

1. 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。
2. 具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。
3. 在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。
4. 量程寬、精度高，變比測量范圍可達10000，且最高值10000時測試精度保證0.3%。
5. 具有反接保護、輸出短路保護等完善的保護功能。
6. 5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。
7. 配備熱敏打印機，便于數據打印。
8. 具有本機存儲和優盤存儲，方便數據保存。

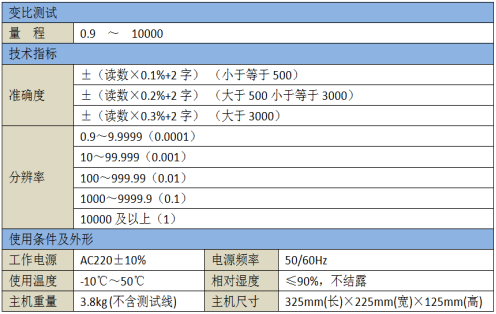

三、技術指標


一、測試條件：溫度:  20   ℃         濕度:  40   ％
二、測試方法：整體測試               出廠編號： KD26062402
三、標準器具：
HDT-2060  絕緣電阻測試儀
DF2670B 交直流耐壓測試儀
標準變比檢驗裝置
四、測試結果：
1、外觀檢查                 結論： 合格
2、絕緣電阻≥20MΩ          結論： 合格
3、絕緣強度2000V·1分鐘    結論： 合格
4、測試數據(見下表)         結論： 合格

表一：單相變比測量


實際變比值	測量變比值	相對誤差%	極性
1	1.0000	0.00	正確
15	15.005	0.03	正確
40	40.000	0.00	正確
150	150.00	0.00	正確
500	500.21	0.04	正確
1500	1500.3	0.02	正確
5000	5000.6	0.01	正確
10000	9998.8	0.01	正確





表二：三相組別測試


標稱聯結方式及組別	測試結果
Y-y-0	正確
Y-y-4	正確
Y-y-8	正確
Y-d-3	正確
Y-d-7	正確
Y-d-11	正確
D-d-0	正確
D-d-6	正確
D-d-10	正確
D-y-1	正確
D-y-7	正確
D-y-11	正確


表三：實際三相全自動測量
全自動參數：Y-y-0，電壓組合10KV±1×5%/400V

實際聯結方式及組別	電壓組合	當前檔位	測量結果
Y-y-0	10KV±1×5%/400V	2	正確


表四：保護功能測試

功能類型	測試結果
輸出短路保護功能	正常
高低壓反接保護功能	正常


測試結論：合格
