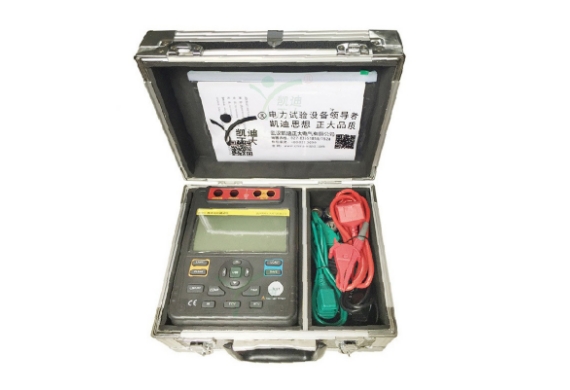

KD305A 絕緣電阻測試儀

作者：來源：武漢凱迪正大電氣有限公司日期：2026-08-25 11:39:37閱讀：

一、安全規范
為了避免在某些狀態及操作下、有可能引起的嚴重或致命的損害。
（1）切勿測量交/直流電壓在600V以上的電路。
（2）請勿在易燃性場所測試，火花可能會引起爆炸。
（3）如果儀器表面潮濕或操作者手是濕的請勿操作本儀器。
（4）當測量時，不可接觸測試筆導電部位。
（5）當測試線短路連接在儀器上時，不要按下TEST鍵。
（6）測量時請勿打開電池蓋。
（7）執行絕緣測量時，不可觸摸待測線路。
（8）如果儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。
（9）在電壓超過33Vrms,46.7Vacrms或70Vdc的狀態下工作時一定要小心謹慎。此類電壓可能引起電擊。
（10）在做完高阻測量之后，待測電路中的電荷儲存必須加以釋放。
（11）儀器于潮濕狀態下請勿更換電池。
（12）確定所有測試導線與儀器的測試端口連接牢固。
（13）當打開電池蓋時，確保儀器已關機。

二、產品簡介

KD305A 絕緣電阻測試儀是一臺智能微型絕緣測試儀器，整機電路設計采用微機技術設計為核心，以大規模集成電路和數字電路相組合，配有強大的測量和數據處理軟件，完成絕緣電阻、電壓等參數測量，性能穩定，操作簡便。適用于現場電力設備以及供電線路的測量和檢修用戶，KD305A 絕緣電阻測試儀是您的理想的選擇。

三、產品特點
1、自動釋放電壓功能。
2、USB接口數據傳輸。
3、背光功能便于在陰暗光線下工作。
4、條形圖顯示測量結果。
5、高壓提示符和紅色警示燈。
6、自動關機功能：當測量結束后15分鐘如果不操作會自動關機，自動關機后按ON/OFF鍵1秒后方可開機。
7、18組數據存諸功能。
8、設定測試時間TIME功能：在指定時間15分鐘內自動執行測量。
9、COMP測量（比較功能測量）：PI測量（極化指數測量）。 PI測量能在任意兩點時間里，根據設定自動測量電阻比率。
10、環境溫度：23±5℃
11、環境濕度：45～75%RH

四、技術規格
1.<絕緣電阻測試>

額定電壓	500V	1000V	2500V	5000V
測量范圍	0.5MΩ-20GΩ	2MΩ-40GΩ	5MΩ-100GΩ	10MΩ-1000GΩ
開路電壓	DC500V 0%~+20%	DC1000V 0%~+20%	DC2500V 0%~+20%	DC5000V 0%~+20%
測定電流	500KΩ負荷時：1~1.5mA	1MΩ負荷時：1~3mA	2.5MΩ負荷時：1~3mA	5MΩ負荷時：1~3mA
精確度	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5)10.0GΩ~20.0GΩ:±(10%+5)	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5) 10.0GΩ~40.0GΩ:±(10%+5)	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5) 10.0GΩ~100GΩ:±(10%+5)	10MΩ~29.9MΩ:僅供參考30.0MΩ~99.9MΩ:±(3%+5) 100MΩ~9.99GΩ:±(5%+5) 100.0GΩ~99.9.0GΩ:±(10%+5) 100以上:~~±(20%+5) 濕度在50RH以下
短路電流	大于3.5mA

注意：在任何額定測試電壓下，被測電阻低于10MΩ 時，不得連續測量超過10秒。

2.<電壓測試>

	直流電壓	交流電壓
測量范圍	±30~±600V	30~600V(50/60Hz
分辨率	1 V
精確度	±(2%+5)其中30~100V(50/60Hz)±(2%+8)

3、顯示：液晶顯示, 顯示最大讀數為9999.
4、低電池警告：電池圖（4個格）(見表1).
5、超限指示：“OL”標記出現在絕緣電阻范圍上.
6、自動量程功能.
7、單位顯示：具有功能、電量單位符號顯示.
8、工作條件：-10℃～ 40℃/相對濕度85%或更少些.
9、存儲條件：-20℃～ 60℃/相對濕度90%或更少些.
10、外形尺寸：202mm(L)×155mm(W)×94mm(D).
11、重量：2kg（含電池）.
12、電流消耗：約600mA（最大）（平時保持在約20mA）.
注意：若需要選用電源適配器供電，請使用本公司提供的專用電源適配器，否則會有危險產生。

KD305A 絕緣電阻測試儀
出廠檢測報告

檢驗日期		2026年07月13日				記錄編號			KD26071302
環境溫度		26℃				環境濕度			56%
分辨率		0.01MΩ				測量范圍			10kV/0.01MΩ～2000GΩ
中值電壓		250V、500V、1000V、2500V、5000V、10kV				額定電壓			10000V
檢定依據		JJG 1005-2005				絕緣電阻			≥50MΩ

測量電壓		標準值		精度			測試值			示值誤差(%)
250V(±10%)		0～10MΩ		±3%rdg±5dgt			10.00MΩ			0.00
		10～100MΩ					100.50MΩ			0.50
		100～1000MΩ					1000.50MΩ			0.48
		1G～10GΩ		±5%rdg±5dgt			9.50GΩ			-0.49
500V(±10%)		0～10MΩ		±3%rdg±5dgt			10.00MΩ			0.00
		10～100MΩ					99.95MΩ			-0.05
		100～1000MΩ					999.95MΩ			-0.05
		1G～10GΩ		±5%rdg±5dgt			9.85GΩ			-0.25
1000V(±10%)		0～20MΩ		±3%rdg±5dgt			19.85MΩ			-0.24
		20～200MΩ					200.00MΩ			0.00
		200～2000MΩ					199.50MΩ			-0.51
		2G～20GΩ		±5%rdg±5dgt			19.70GΩ			0.31
2500V(±10%)		0～2000MΩ		±3%rdg±5dgt			2000.00MΩ			0.00
		2000MΩ～20GΩ		±5%rdg±5dgt			19.50GΩ			-0.51
		20GΩ～200GΩ		±20%rdg±10dgt			199.85GΩ			-0.24
5000V(±10%)		0～2000MΩ		±3%rdg±5dgt			1999.60MΩ			-0.40
		2000MΩ～20GΩ		±5%rdg±5dgt			20.30GΩ			0.30
		20GΩ～200GΩ		±20%rdg±10dgt			200.20GΩ			0.20
		200GΩ～1000GΩ		±20%rdg±10dgt			999.90GΩ			-0.10
10000V(±10%)		0～2000MΩ		±3%rdg±5dgt			1999.50MΩ			-0.40
		2000MΩ～20GΩ		±5%rdg±5dgt			20.30GΩ			0.29
		20GΩ～200GΩ		±20%rdg±10dgt			200.10GΩ			0.19
		200GΩ～2000GΩ		±20%rdg±10dgt			1999.95GΩ			-0.09
1.外觀	合格		2.顯示能力		正常			3.示值誤差			±3%
4.絕緣電阻	5000V ≥10GΩ		5.開路測量電壓		5000V			6.中值電壓			5300V
7.絕緣強度	3kV/50Hz正弦波交流電壓1分鐘,無擊穿
測試結論	電性能指標、參數符合技術要求，KD305A 絕緣電阻測試儀，各種功能正常。各項檢測結果符合JJG 1005-2005技術標準，絕緣電阻測試儀為合格產品。
