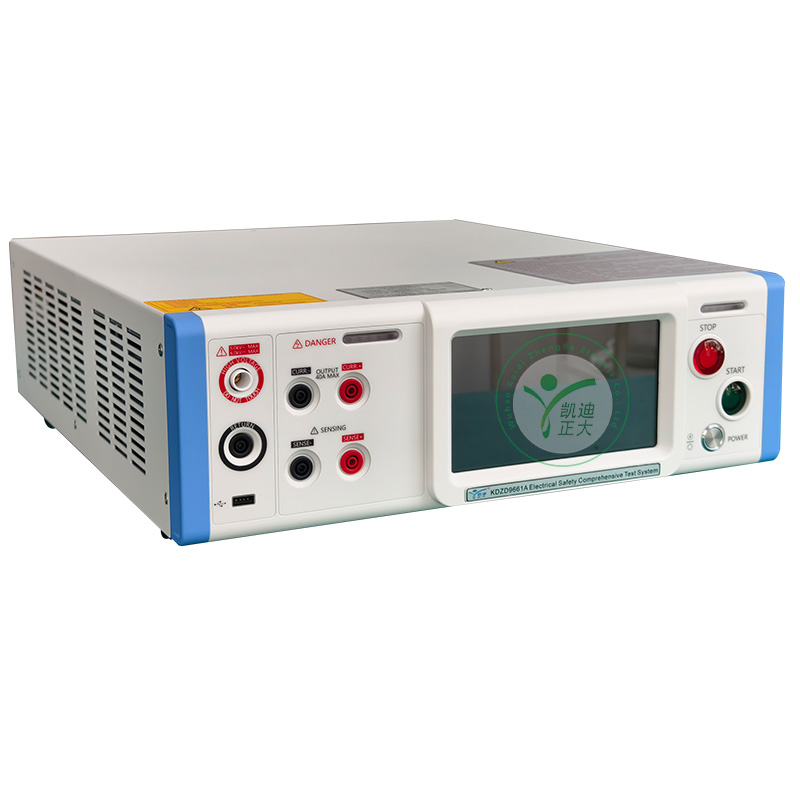

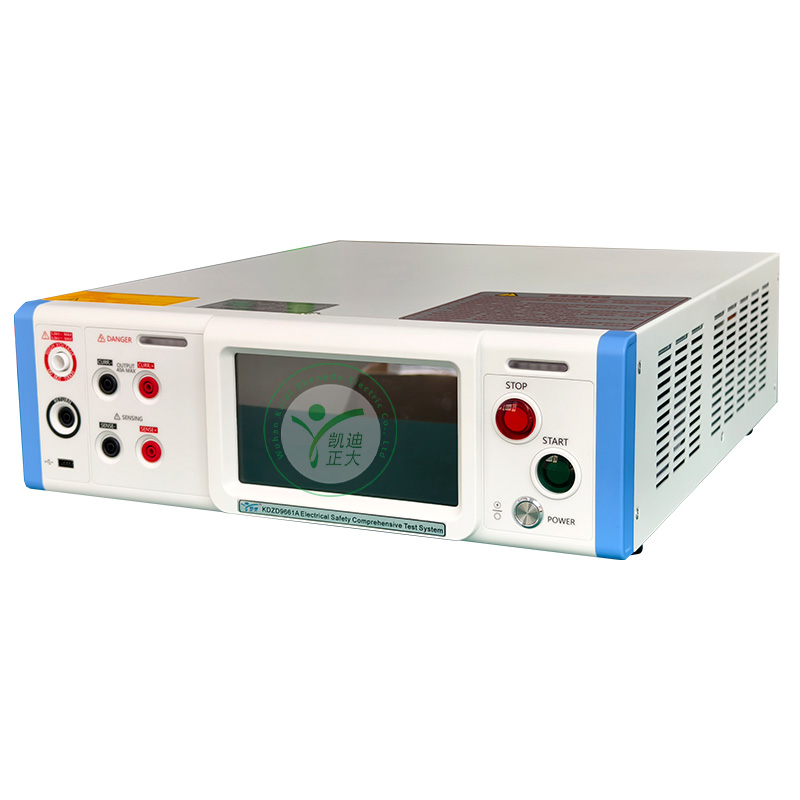

KDZD9661系列電氣安全綜合測試系統涵蓋交流耐壓、直流耐壓、絕緣電阻、接地電阻、泄漏電流、功率檢測、電弧偵測、開路偵測等功能于一體，大屏觸控，易學易用，精準高效，可靠穩定，接口豐富。
電氣安全綜合測試系統是理想的進口儀器替代產品。廣泛應用于鐵路，航空，電力，石油行業及科研部門等。
KDZD9661電氣安全綜合測試系統又稱：交直流耐壓絕緣分析儀、智能綜合安規測試儀。


1、交流耐壓量程5kV/40mA，5KV/100mA（選配容量500VA）,  輸出容量200AV；
2、耐壓測試最大測試電壓AC 5kV/40mA、DC 6kV/20mA；
3、絕緣電阻測量范圍0.001MΩ~50.0GΩ；
4、內置符合IEC60601/GB9706.1標準要求速升+緩升測試功能；
5、內置100測試組，每組支持50步；
6、開短路偵測功能：支持OSC交流輸出偵測以及直流充電下限偵測兩種模式；
7、電弧偵測功能：內置基于波形識別的電弧偵測功能，國際唯一，抗干擾效果好，準確度高
8、用戶權限設置：內置密碼功能區分不同等級用戶
9、外配接口：標配LAN、RS232、USB等接口。選配GPIB、RS485接口；
10、防觸電保護功能：內置漏電保護功能，響應速度uS級別；
11、快速測試：測試步間延時<50mS；
12、內置多種MD人體模擬阻抗網絡，符合不同國標測試要求；
13、信息化功能:支持條碼掃描槍、U盤存儲等外設；

型號	交流耐壓	直流耐壓	絕緣電阻	接地電阻	泄漏 電流	功率檢測	測試負載 類型	內置 電源
KDZD9661	5kV/40mA	6kV/20mA	2.5kV/50GΩ	40A/600mΩ	20mA	√	單相器具
KDZD9661A	5kV/40mA	6kV/20mA	2.5kV/50GΩ	40A/600mΩ	20mA	√	單相器具	500VA
KDZD9661B	5kV/40mA	6kV/20mA	2.5kV/50GΩ	40A/600mΩ	20mA	√	單/三相器具

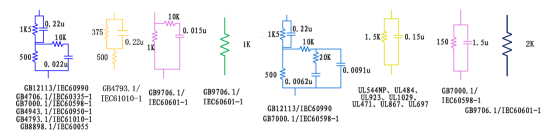

MD注釋

內置MD注釋	標準號
MD-A網絡	GB4706.1-2005/IEC60335-1-2004家用和類似用途電器、GB/T12113-2003/IEC60990-1999接觸電流測量、IEC60335-1-2010，GB7000.1-2015/IEC60598-1-2014燈具、GB4943.1-2011/IEC60950-1-2005信息技術設備、GB4793.1-2007/IEC61010-1-2001測量、控制和實驗室用電氣設備、GB8898.1-2011/IEC60065-1-2005音頻、視頻及類似電子設備
MD-B網絡	UL1563-2006 SPA類電氣設備
MD-C網絡	GB9706.1-2007/IEC60601-1-1988醫療電氣設備、UL2601-2002醫療電氣設備
MD-D網絡	UL544-1998牙科醫用設備
MD-E網絡	UL923-2002家用或商用微波爐、UL484-2014房間空氣調節器、 UL1029-2007高強度氣體放電燈、UL867-2004空氣清潔器、 UL697-2012變形玩具UL544NP-1998牙科醫用設備、UL471-1996商用制冷和冷藏柜、
MD-F網絡	GB/T12113-2003/IEC60990-1999接觸電流測量GB7000.1-2015/IEC60598-1-2014燈具
MD-G網絡	GB4943.1-2011/IEC60950-1-2005信息技術設備、GB4793.1-2007/IEC61010-1-200測量、控制和實驗室用電氣設備
MD-H網絡	GB7000.1-2015/IEC60598-1-2014燈具

技術指標

交流耐壓
額定輸出			5kV/40mA
交流電壓輸出			范圍：（100 ~ 5000）V ，分辨力：1V，誤差：±（1%×設定值+5V）
交流電壓測量			范圍：（0.100 ~ 5.000）kV，分辨力：1V，誤差：±(1%×讀數值+5個字)
輸出頻率			50Hz / 60Hz，精度：±0.1Hz
輸出調整度			±（1%×設定值+5V），空載到滿載
波形失真度			正弦波，＜2%（阻性負載）
交流電流測量			范圍：0.010mA~3.500mA, 分辨力:0.001mA, 誤差：±（1%×讀數值+5個字） 3.00mA~40.00mA，分辨力： 0.01mA，誤差：±（1%×讀數值+5個字）
緩升與緩降時間			范圍：0，（0.1~999.9）s，分辨力：0.1s
持續時間			范圍：0，（0.5 ~999.9）s，分辨力：0.1s，誤差：±（1% ×設定值+1個字）
電弧偵測			1 ~9 (9最靈敏)，0表示關電弧功能
電流補償			0.000~40.00mA，總電流+補償電流＜40mA，自動
直流耐壓
額定輸出			6kV/20mA
直流電壓輸出			范圍：（100 ~ 6000）VDC，分辨率：1V，誤差：±（1%×設定值+5V）
直流電壓測量			范圍：（100 ~ 6000）VDC，分辨率：1V，誤差：±(1%×讀數值+5V)
輸出紋波			<2%（6kV/1mA 阻性負載）
輸出調整度			±（1%×設定值+2V），空載到滿載
直流電流測量			范圍1：0.0~350.0uA，分辨力：0.1uA，誤差：± (1%×讀數值+5個字)； 范圍2：300~3500μA，分辨力：1uA，誤差：± (1%×讀數值+5個字)； 范圍3：3000uA~ 20000uA，分辨力：10μA；誤差：± (1%×讀數值+5個字)；
緩升時間			范圍：0，（0.4 ~999.9）s，0為關，
持續時間			范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
電弧偵測			1 ~9 (9最靈敏)，0表示關電弧功能
電流補償			（0 ~200.0）μA，自動
放電時間			≤200ms
最大容性負載			1uF＜1kV，0.75uF＜2kV，0.5uF＜3kV，0.08uF＜4kV，0.04uF＜5kV
絕緣電阻
額定輸出			2500VDC/50GΩ
直流電壓輸出			范圍：（100 ~ 2500）V DC，分辨率：1V，誤差：±（1%×設定值+5V）
直流電壓測量			范圍：（100 ~ 2500）V DC，分辨率：1V，誤差：±（1%×讀數值+5V）
電阻上下限設置			范圍：1.0MΩ~50000MΩ，上限包含無上限設定
絕緣電阻測量			范圍：0.1MΩ~50.00GΩ； 誤差：100V~499V：0.100MΩ~2.000GΩ，±（5%×讀數值+2字），分辨力0.1MΩ； 500V~2500V：0.100MΩ~999.9MΩ，±（2%×讀數值+2字），分辨力0.1MΩ； 1.000GΩ~9.999GΩ，±（5%×讀數值+2字），分辨力1MΩ； 10.00GΩ~50.00GΩ，±（10%×讀數值+2字），分辨力，0.01GΩ；
緩升時間			范圍：0，（0.1 ~999.9）s，0為關，
延判時間			范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s， 誤差：± 1% ×設定值+1個字
接地導通電阻
額定輸出			40A/600mΩ（招標文件要求1000歐姆）這個不滿足；
額定輸出			電流最大40A，電阻最大600mΩ，開路電壓低于12V
輸出電流			范圍：（2.0 A ~40.0 A）AC，分辨率：0.1A，誤差：±（1%×設定值+2個字）
電流波動			≤0.4%×設定值/分鐘
輸出電壓			范圍：（3.0~12.0）V AC，分辨力：0.1V，誤差：±(1%×設定值+2個字)，開路情況下
輸出頻率			50Hz / 60Hz，精度：±0.1Hz
電阻測量			范圍：(10.0~99.9)mΩ，（100~600）mΩ，分辨力：0.1/1 mΩ；
			測量誤差：＜100mΩ，±（1%×設定值+3mΩ）；≥100mΩ，±(1%×設定值+5mΩ)
電阻補償			(0~200)mΩ
測試時間			范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
泄漏電流（接觸電流）
			KDZD9661			KDZD9661A		KDZD9661B
內置MD網絡			A網絡			八網絡		A網絡
外置探針			無			PH、 PL		無
測量模式			地線-火線（G-L）; 地線-零線（G-N）; 自動模式（G-L/G-N）			表面-表面（PH-PL）; 表面-火線（PH-L）; 地線-火線（G-L）; 地線-零線（G-N）; 自動模式（G-L/G-N）		地線-火線（G-L）; 地線-零線（G-N）; 自動模式（G-L/G-N）；
人體模擬網絡MD（僅KDZD9661A內置8網絡）
試驗電壓輸出			單相；外置電源提供所需電壓和頻率；				單相；由內置500VA電源或外置電源提供所需電壓和頻率；		單相、三相；外置的電源提供所需電壓和頻率；
測試方式·			支持工作模式（動態）與單一故障模式（靜態）
外置探針			PH /PL 探針（僅KDZD9661A）
工作電源狀態			極性：開、關、自動；零線：開、關；地線：開、關
電壓測量			范圍：0.0V~280.0V、50Hz/60Hz；誤差：10.0V~280.0V：±（0.4%×讀數值+0.1%×量程）
負載電流			電流大于40A，立刻保護
過電流保護			最大電流70A，自動切斷隔離電源
接觸電流/泄漏電流測量（有效值/峰值/AC/DC）			0.0μA～999.9μA：	直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
				100kHz＜f≤1000kHz，10.0μA～999.9μA：±5%×讀數值
			1000μA～7999μA：	直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
				100kHz＜f≤1000kHz，10μA～7999μA：±5%×讀數值
			8.00mA～20.00mA：	直流、15Hz≤f≤100kHz：±（1.5%×讀數值+10個字）
				100kHz＜f＜1000kHz，0.01mA~20.00mA：±5%×讀數值
接觸電流補償			范圍：0.000~1.000mA，自動測量，可打開或關閉。
測試時間			范圍：0，（1 ~999.9），0為無限長，分辨力：0.1s，誤差：±（ 1% ×設定值+1個字），（測試方式為AUTO（G-L、G-N）時，時間各1半）
直流輸入阻抗			2kΩ±1%（GB12113圖4）
輸入阻抗			≤100kHz    5%；＞100kHz    10%
頻率響應			誤差同電流測量允許誤差
功率參數測試
報警功能			功率上、下限報警
功率上下限設置（每一相參數）			范圍：0.00W~12.00kW，分辨力：0.01W /0.1W /1W；判定誤差：±（0.1%×設定值+0.1%×量程）
有功功率測量			范圍：0.10W~12.000kW，分辨力：0.01W /0.01W /0.1W /0.001kW 誤差：PF＞0.5：±（0.1%×讀數值+0.1%×量程） PF≤0.5：±（0.4%×讀數值+0.1%×量程）
電壓上下限設置			開啟電壓報警功能時 范圍：0.00V~300.0V，分辨力：0.01V /0.1V； 判定誤差：±（0.1%×設定值+0.1%×量程），45Hz≤f≤65Hz
電壓測量			范圍：5.00V~300.0V，峰值因數：≤1.6，分辨力：0.01V /0.1V；誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
電流上下限設置			開啟電流報警功能時，范圍：0.00mA~40.00A，分辨力：0.01mA /0.1mA /0.001A /0.01A 判定誤差：±（0.1%×設定值+0.1%×量程），45Hz≤f≤65Hz
電流測量			范圍：AC，0.030～3.999A，4.00～40.00A，峰值因數：≤1.6，分辨力：0.01mA /0.1mA /0.001A /0.01A 誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
功率因素上下限設置			開啟功率因素報警功能時，范圍：±(0.100～1.000)，分辨力：0.001，判定誤差：±0.01
功率因數測量			范圍：±(0.100～1.000)，分辨力：0.001，誤差：±0.01（電壓/電流幅值均大于相應量程的10%）
頻率測量			范圍：45.00Hz ~65.00Hz，分辨力：0.01Hz，誤差：±(0.1%×讀數值)
測試時間			范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1 ×設定值+1個字
低壓啟動測試
電流上下限設置			范圍：（0.00~40.00）A，分辨力0.01A，判定誤差：±（0.1%×設定值+0.1%×量程）
電壓測量			范圍：5.00V~300.0V，峰值因數：≤1.6，分辨力：0.01V /0.1V；誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
電流測量			范圍：（0.02~40.00）A，峰值因數：≤1.6，分辨力0.01A，誤差：±（0.1%×讀數值+0.1%×量程），45Hz≤f≤65Hz
測試時間			范圍：0，（0.5~999.9）s，0為無限長，分辨力：0.1s，誤差：± 1% ×設定值+1個字
LN回路檢測功能
檢測方式			直流恒流源
電阻上下限功能			范圍：（1.0-999.9）Ω，分辨力：0.1Ω，允許誤差：±（2%x讀數值+5個字）
測試時間			范圍：0，（0.5-999.9）s,0為無限長，分辨力0.1s，允許誤差：±0.2% x設定值+1個字
擴展電源規格
			KDZD9661		KDZD9661A					KDZD9661B
內置電源			無		500VA					無
內置電源輸出規格		電壓	無		0-300V (0.5%*設置值+0.5%*量程)					無
		電流	無		0-4.5A (0.5%*設置值+0.5%*量程)					無
外置擴展			支持		支持					支持
相參數/最大輸入規格			300V/40A		300V/40A					300V/40A
外置擴展類型			單相		單相					三相四線
電源功能			提供泄漏電流需要的試驗電壓（1.06倍或1.1倍額定電壓） 提供用于功率檢測的電壓
一般規格
記憶組別			200組
遙控輸入信號			啟動、停止、快速選組
遙控輸出信號			測試中、合格、失敗、錯誤
報警燈輸出			測試中、合格、失敗
接口			USB/RS232/LAN（可選配RS485）
顯示界面			7吋彩屏（觸摸）
語言			中文/English
操作環境	溫度		－10～50℃
	濕度		50℃，90%RH，24H
輸入電源			AC，220V±10%，50Hz±5%，10A
功耗			空載小于50W，滿載小于550W
外形尺寸			430*130*470
重量			25kg
