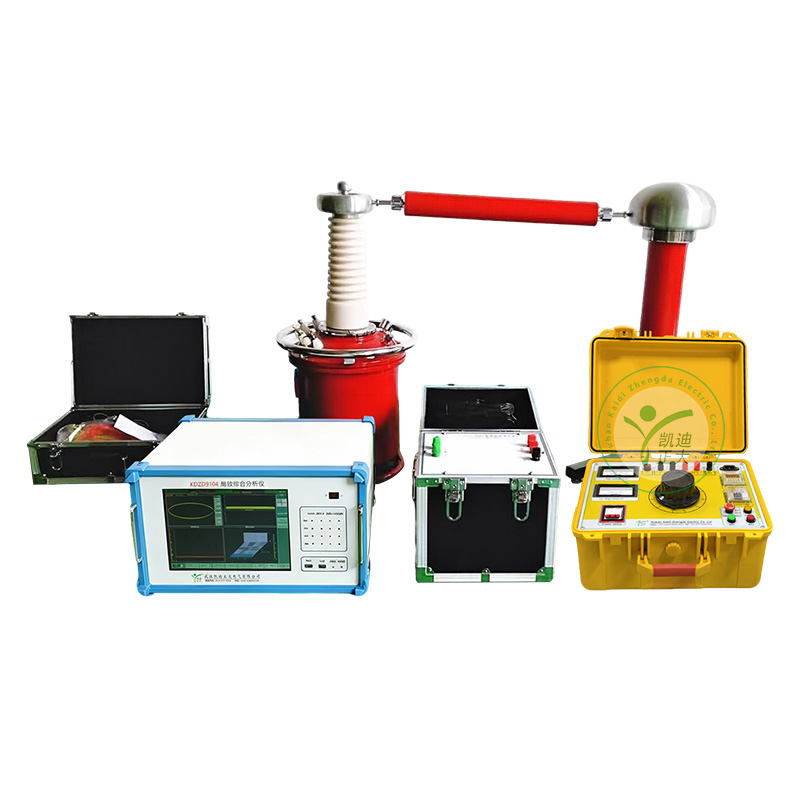

KDZD9104局放綜合分析儀為 4通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外（標配），還擁有對故障設備故障點精準定位的功能（選配），同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測（選配）。真正實現了局放測量、定位、在線監測多功能合為一體。

本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。


本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量及故障診斷。

引用標準

• IEC 60270-2000 高電壓試驗技術 部分放電測量
• GB 1094.1-1996 電力變壓器 第1部分 總則
• GB 1094.3-2003 電力變壓器 第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙
• IEC 6067.11 干式變壓器
• IEC 60885-3-1988 電纜的電氣試驗方法 第3部分:測量擠壓電力電纜段局部放電的試驗方法
• GB 1207-2006 電磁式電壓互感器
• GB/T 12706.4-2008 擠包絕緣電力電纜及附件 第4部分:額定電壓電力電纜附件試驗要求
• GB/T 3048.12-2007 電線電纜電性能試驗方法 第12部分:局部放電試驗
• GB/T 16927.1-2011 高電壓試驗技術第1部分:一般定義及試驗要求
• GB/T 16927.2-1997 高電壓試驗技術第二部:測量系統
• GB/T 16927.3-2010 高電壓試驗技術 第3部分:現場試驗的定義及要求
• GB/T 16927.4-2014 高電壓和大電流試驗技術 第4部分:試驗電流和測量系統的定義和要求
• GB/T 7354-2003 局部放電測量
• GB 1208-2006 電流互感器
• DL/T 417-2006 電力設備局部放電現場測量導則

技術特性
通道數	獨立4通道
采樣速率	1M、5M、10M可選
采樣精度	12bit
量程切換	-40dB，-20dB，0dB，20dB，40dB，60dB共6檔
測量頻帶	3dB 帶寬 10kHz～1MHz
數字濾波	10kHz～1MHz 任意選擇
程控濾波器分段	低端頻率：10kHz，20kHz，40kHz，80kHz  高端頻率：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差	10%
測量范圍	0.1pC~100,000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250µF
試驗電源頻率范圍	50～500Hz
顯示
顯示屏	12” TFT真彩色觸摸液晶顯示屏
分辨率	1024×768
接口
USB	3路，可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	AC 220V；頻率50Hz；功率300W
電信號接口	4路BNC接口，用于信號輸入
光信號接口	4路，用于信號輸入
網口	1路
接地鈕	外部接地
通用說明
CPU	主頻1.60GHz
內存	2.0GB
硬盤	128GB固態硬盤
系統	Windows Xp
工作環境	環境溫度：-10～45℃ 相對濕度：≤95%
尺寸	長×寬×高：474mm × 288mm × 370mm
重量	15.8kg
